Strujna kliješta EX-830

Kataloški br:
121644 - 62
Oznaka:
EX830
EAN:
4016138346213

(0)

Kataloški br:
121644 - 62
Oznaka:
EX830
EAN:
4016138346213

Dostupno online (Skladište: Njemačka)

Dostava: 30.11.2024 do 02.12.2024

Prodaja i slanje od: Architektengruppe S71 d.o.o.

700.00  KM

Komada

(0)

Prikaži recenzije

  • Conrad Product Image
  • Conrad Product Image
  • Conrad Product Image
  • Conrad Product Image
Main product image

1/4

Extech
Varijante

Izdvojeno & Detalji

Tehničke specifikacije

U tablici možete odabrati potrebne tehničke podatke kako biste pronašli stavke s istim vrijednostima.

Tehničke specifikacije

AC unutarnji otpor

10 MΩ

Baždaren

Tvornički standard (bez certifikata)

DC unutarnji otpor

10 MΩ

Dim.

(Š x V) 110 mm x 270 mm

Frekvencija mjernog područja

0.001 kHz - 4 kHz

Kapacitet mjernog područja

0.001 nF - 4 mF

Kategorija mjerenja

CAT III 600 V

Mjerenje napona

AC/DC

Mjerenje struje

AC/DC

Mjerni raspon A/AC max.

1000 A

Mjerni raspon A/AC min.

0.1 A

Mjerni raspon A/DC max.

1000 A

Mjerni raspon A/DC min.

0.1 A

Mjerni raspon V/AC max.

600 V

Mjerni raspon V/AC min.

0.1 mV

Mjerni raspon V/DC max.

600 V

Mjerni raspon V/DC min.

0.1 mV

Napon napajanja (detalji)

9V blok

Oglas

digitalni

Opseg mjerenja otpora

0.1 Ω - 40 MΩ

Osnovna točnost ± %

1.5 %

Otvor za strujna kliješta

43 mm

Posebnosti

IC-termometar

Prikaz (broji)

4000

Raspon frekvencija

50/60 Hz Hz

Širina

110 mm

Sučelja

Ne

Temperatura raspona mjerenja (maks.)

+760 °C

Temperatura raspona mjerenja (min.)

-20 °C

Težina

386 g

Tip

EX830

Visina

270 mm

Vrsta mjerenja

TrueRMS

Vrsta proizvoda

strujna kliješta

Opis

Opis

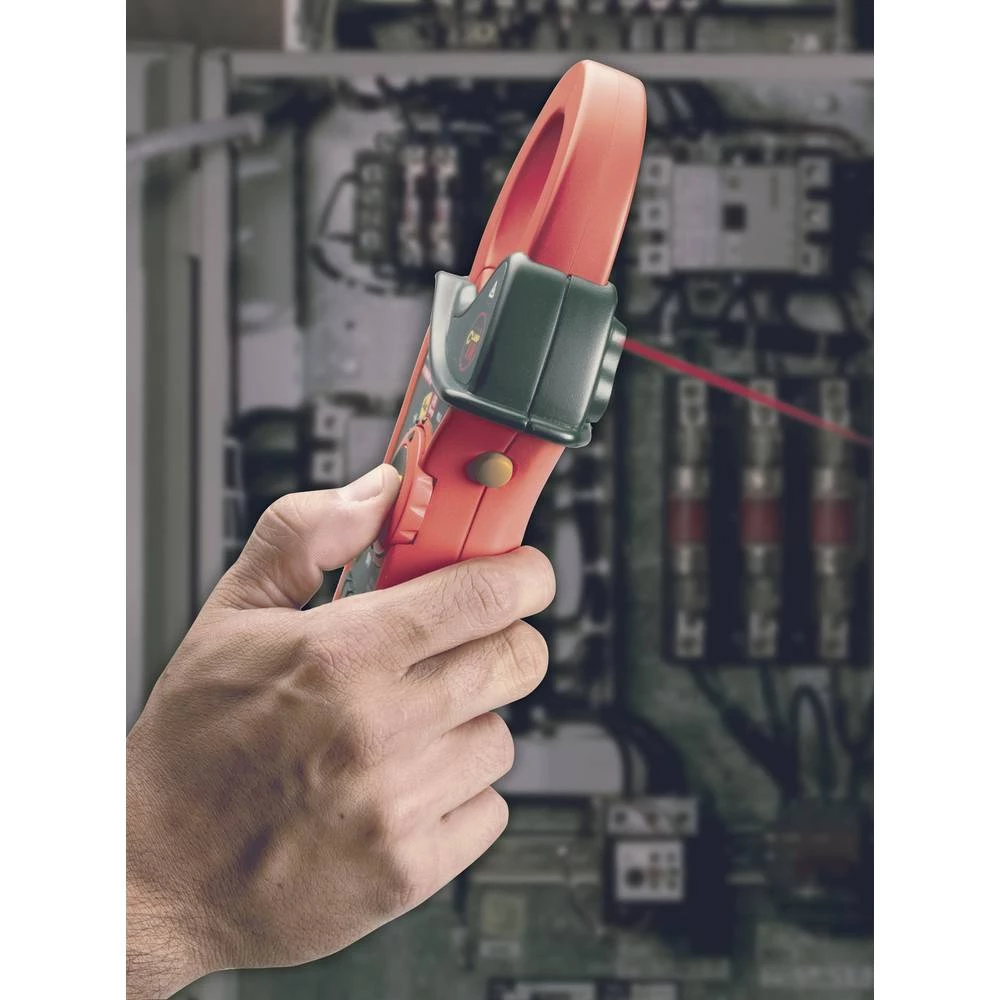

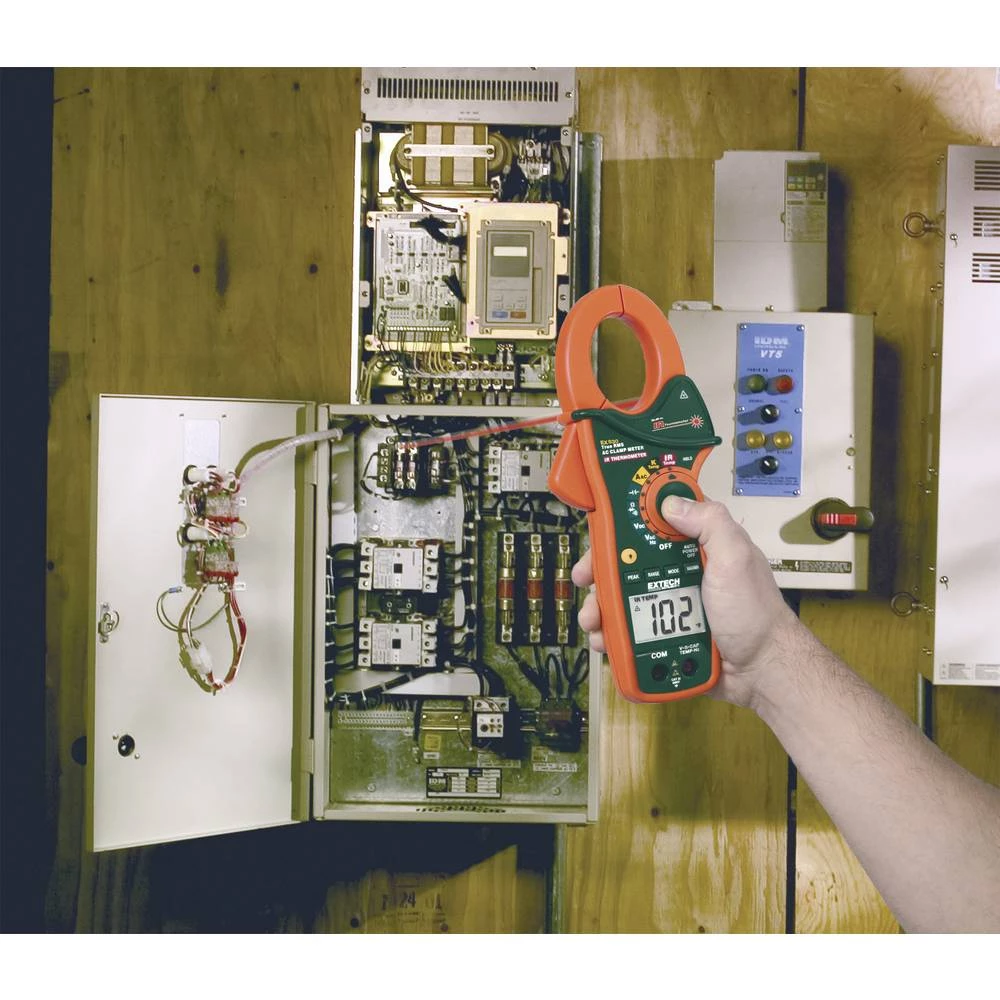

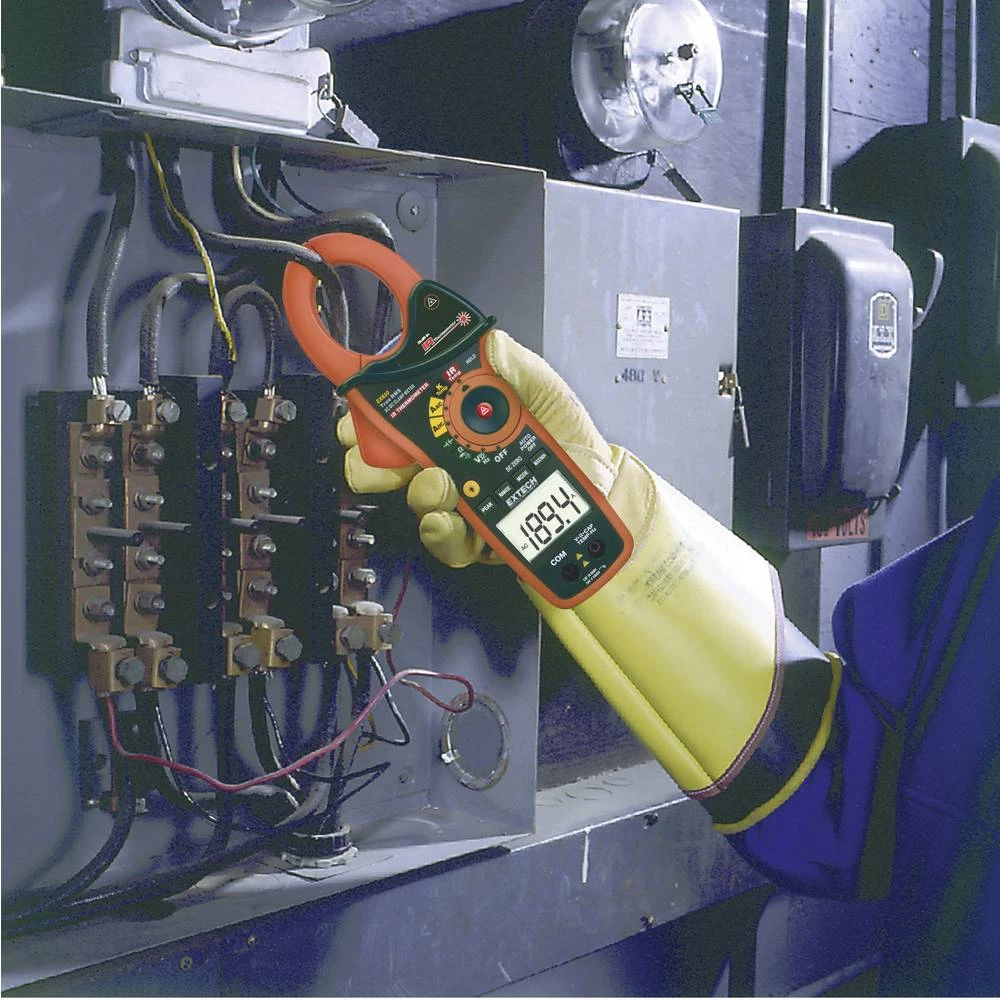

Strujna kliješta s ugrađenim infracrvenim termometrom. Pomoću ovog uređaja možete bez kontakta odrediti temperaturu i jakost struje vodova, strujnih šina itd. Robusno kućište raspolaže ekstrudiranom zaštitom od mekane gume i opremljeno je automatskim odabirom opsega i brzom funkcijom zadržavanja (prikaza) maksimalne vrijednosti (Peak Hold) za pouzdano mjerenje zaletnih struja.

Opseg isporuke

  • 1 baterija (tip blok od 9 V)
  • Osjetnik temperature tipa K
  • Torbica za nošenje na remenu
  • Mjerni vodovi
  • Upute za rukovanje.
