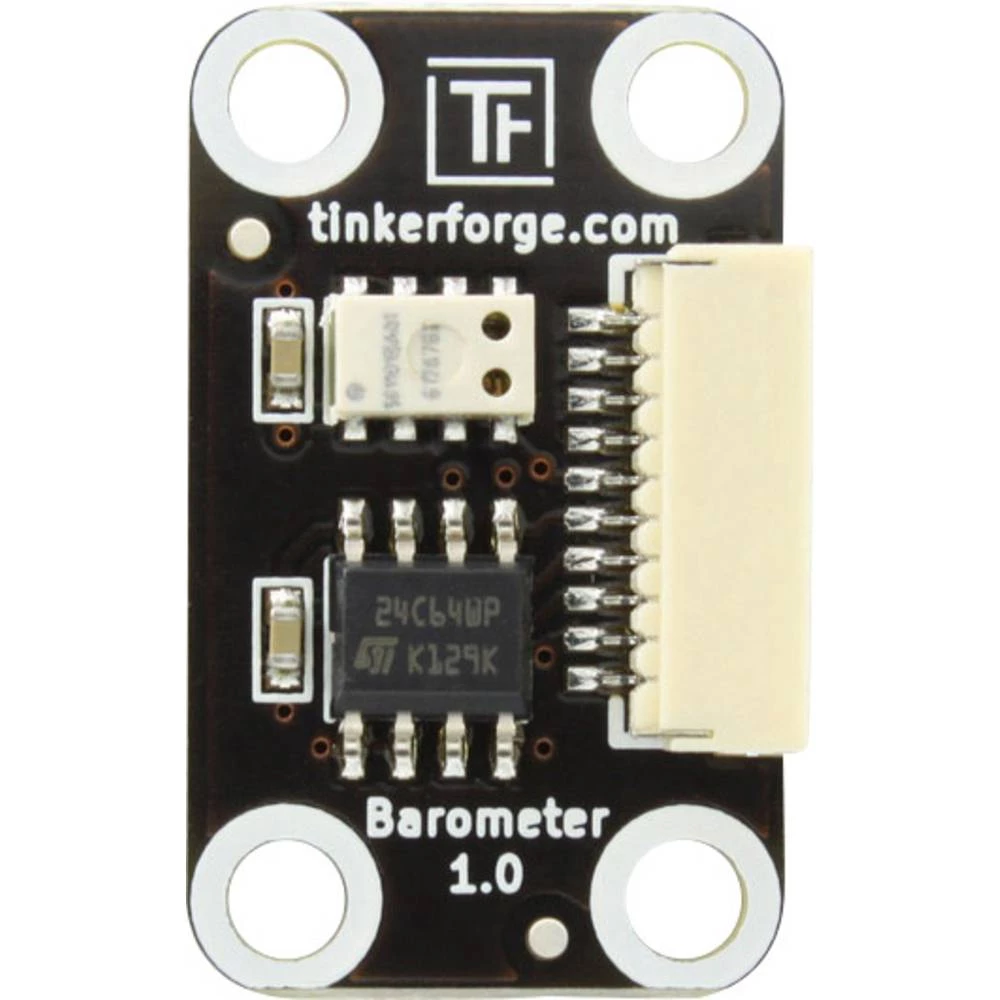

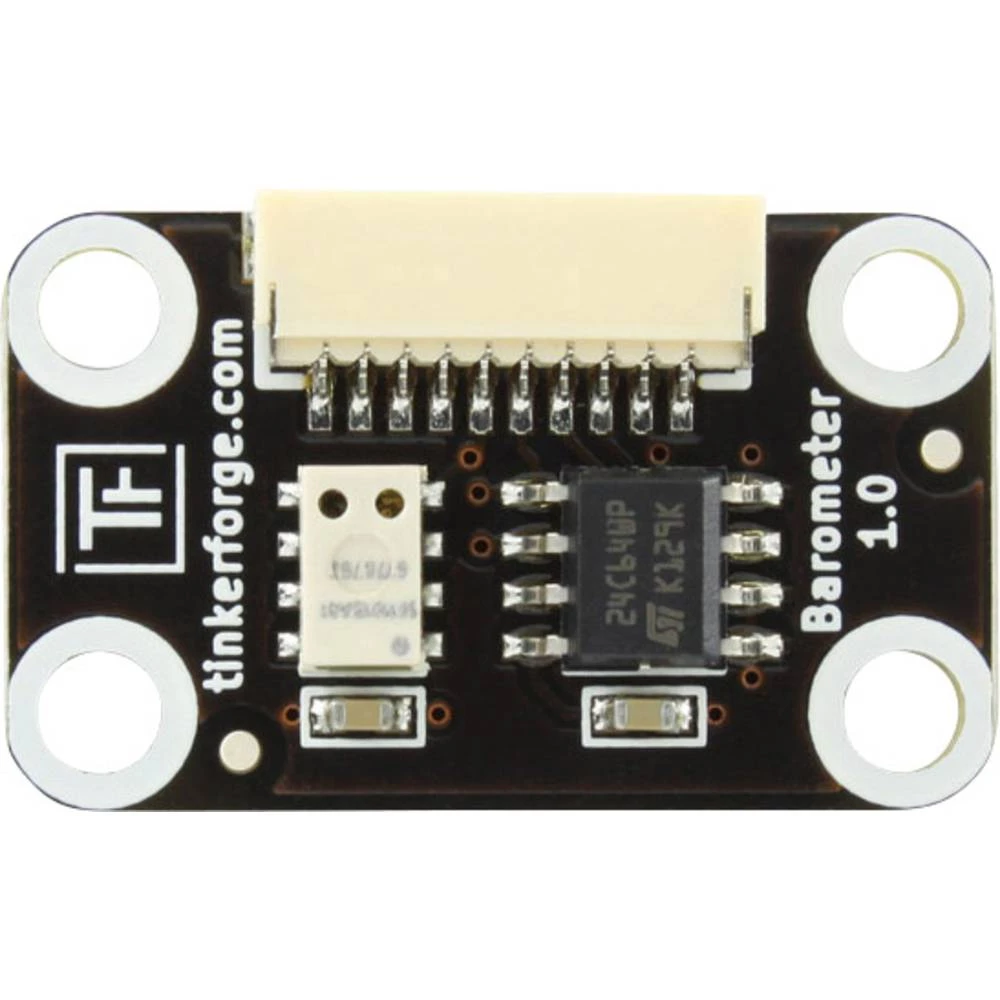

S Barometarskom opekom, opeka može mjeriti tlak zraka u rasponu od 10 do 1200mbar s razlučivošću od 0,012mbar. Mjerenje se interno kompenzira temperaturom. Ciglet je opremljen senzorom MS5611-01BA01 koji se može koristiti i kao visinomjer. Budući da se tlak zraka može značajno promijeniti u kratkim vremenskim intervalima, dostignuća točnost je ograničena. Moguće rješenje za povećanje točnosti i stabilnosti mjerenja visine je izvođenje fuzije senzora s podacima senzora IMU opeke.

Erster TestDa biste testirali barometarsku ciglu, najprije moraju biti instalirani Brick Daemon i Brick Viewer. Brick Daemon djeluje kao proxy između USB sučelja Bricks i API-ovih veza. Brick Viewer može se povezati s Brick Daemon-om, daje informacije o povezanim Opekama i Opekama i omogućuje im testiranje.
Zatim, Barometar Cricklet mora biti povezan s Opekom pomoću Bricklet kabela.
Ako se Opeka na računalo spoji putem USB-a, trenutak kasnije će se u Brick Vieweru pojaviti nova kartica pod nazivom "Barometer Bricklet". Odaberite ovu karticu. Ako sve radi kako ste očekivali, tlak zraka prikazuje se u mbarima. Grafikon prikazuje vremenski tijek tlaka zraka.
Sada možete napisati vlastiti program.

Luftdruck verstehenTlak zraka je složeno pitanje. Dva često postavljana pitanja jesu: Zašto se barometar Bricklet-ovog mjerenja tlaka zraka razlikuje od vremenske prognoze i zašto se specifikacija nadmorske visine razlikuje od stvarne nadmorske visine mjesta mjerenja?
LuftdruckangabeBarometar cigle označava tlak zraka u odnosu na visinu mjesta mjerenja, u zrakoplovstvu poznatu kao QFE vrijednost. U vremenskom izvješću, zračni tlak se navodi u odnosu na razinu mora i posebno ispravljen na temperaturu, u zrakoplovstvu poznat kao QFF-vrijednost.

Pomoću formule barometrijske visine, QFF vrijednost može se približiti iz QFE vrijednosti: QFF = QFE / [1 - Tg * H / (273,15 + Tfe + Tg * H)] (0,034163 / Tg) - Tg je gradijent temperature , ovo ukazuje na koliko brzo temperatura pada s porastom nadmorske visine (dobra procjena u normalnom vremenu je 0,0065 ° C / metar) - Tfe je temperatura na mjestu mjerenja u ° C - H je visina mjesta mjerenja u metrimaHöhenangabeVisina norme Barometar Bricklet odnosi se na referentni tlak zraka od 1013,25 mbar i izračunava se pomoću aproksimacije Međunarodnog standardnog modela atmosfere. Takva visina u zrakoplovstvu poznata je kao QNE vrijednost.
Za precizniju naznaku nadmorske visine u odnosu na razinu mora, mora se odrediti referentni tlak zraka za mjesto mjerenja. QNH vrijednost koristi se za to u zrakoplovstvu. Zbog toga se ta vrijednost često može naći u zračnim lukama. Međutim, može se koristiti i QFF vrijednost, s tom vrijednošću temperatura se u izračun pretvara drugačije nego s QNH vrijednosti, ali QFF vrijednost je obično slična QNH vrijednosti.

Ovaj tekst je strojno preveden.
