Uređaj za analizu mreže 1-fazno S funkcijom zapisivača Rohde & Schwarz HMC8015

Uz Rohde & Schwarz HMC8015, dostupan je kompaktni tester za istosmjerno i izmjenično napajanje ili karakterizaciju struje u stanju pripravnosti koji omogućuje sve mjerne zadatke bez dodatnih pomagala kao što su PC ili daljinska infrastruktura. Pored brojčanog i grafičkog prikaza 26 najvažnijih parametara, moguće je izraditi i protokole performansi i usklađenosti u skladu s IEC 62301, EN 50564 ili EN 61000-3-2. Mnoge funkcije su opcionalno otključavajuće.

Također u ovoj klasi jedinstven je grafički prikaz harmoničke analize do 50-ih Logaritamska harmonika i slobodno konfigurirana dvokanalna funkcija trendova grafikona, na primjer, U, I, P, S, Q ili F. Ugrađeni programeri su zbog 5 V mjernog područja neviđena razlučivost za razmatranje snage i energije. na raspolaganju.

R & S®HMC8015 također postavlja nove standarde u dokumentaciji: do 10 slobodno konfiguriranih izmjerenih varijabli prikazuju se istovremeno s 10 mjerenja u sekundi. Funkcija zapisivanja podataka omogućuje spremanje tih podataka u CSV formatu, uključujući vremenske oznake s gotovo neograničenim trajanjem. Sadržaj zaslona također se može spremiti u bilo koju aplikaciju pritiskom na tipku na USB sticku.

PASS / FAIL funkcija omogućuje praćenje brojnih izmjerenih varijabli na ekranu, a izvana preko stražnjeg analognog ili digitalnog izlaza. Pomoću funkcije probijanja krivulje struje i napona mogu se grafički snimiti i prikazati.

Za analizu potrošnje energije, standardno je dostupan hardverski utemeljen integrator, koji potrošnju bilježi na vrlo precizan i cjelovit način. W i amp sati uravnoteženi su s točnim znakom.

Dodatni senzorski ulaz za spajanje strujne sonde ili šanta proširuje raspon mjerenja u skladu sa zahtjevima. Trofazni filtar u naponskoj i strujnoj grani detekcijskog sustava može se aktivirati u skladu s odgovarajućim mjernim zadatkom.

LXI-Core 1.4 analizator napajanja može se daljinski upravljati putem Ethernet, USB ili GPIB (R & S®HMC8015-G) sučelja. Naredbe se u potpunosti temelje na SCPI standardu. Kod komunikacije putem USB-a podržani su virtualni COM port i TMC klasa. Pored toga, dostupni su besplatni paketi za upravljačke programe za LabVIEW, LabWindows / CVI, VXI i IVI.net. To omogućava brzo i lako integriranje R&S®HMC8015 u postojeće sustave.

Jasna prezentacija svih parametara
Sjajan QVGA zaslon u boji (320 × 240 piksela)
Istodobno se može prikazati do 10 numeričkih funkcija mjerenja
Slobodno podesiv zaslon za mjerenje
Grafički načini prikaza za prolazak, harmoničnu analizu, valni oblik i grafikon trenda s opcijom HVC151 otključava

Precizno mjerenje
Preciznost očitanja 0,05 %
Prikupljanje signala od istosmjernog napajanja do 100 kHz, sa frekvencijom uzorkovanja od 500 ksample / s
Istovremeni prikaz struje i napona s 16 bitnom razlučivosti svaki
Trofazni sustav filtra pogodan za odgovarajući mjerni zadatak
Dugoročno snimanje podataka putem USB stick-a u CSV formatu

Mjerne funkcije za svakodnevni život
Pravi uslužni mjerač putem hardverskog integratora
26 različitih funkcija mjerenja i matematike
Granični test s indikatorom PASS / FAIL (s opcijom HVC152 se može otključati) za najviše šest graničnih vrijednosti, a koje se mogu odabrati između 14 izmjerenih vrijednosti (npr. U, I, P, S, Q, F)

Povezivanje i proširivost

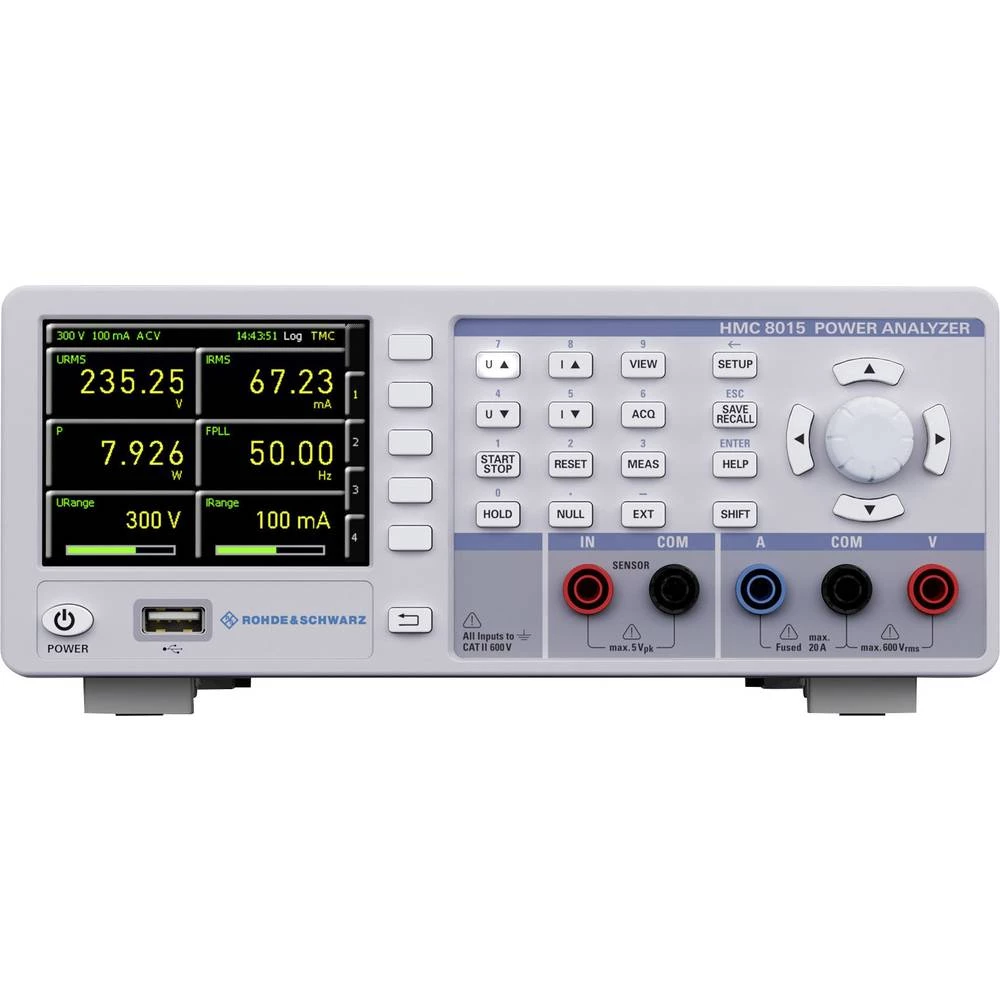

Sprijeda: 4 mm sigurnosne utičnice

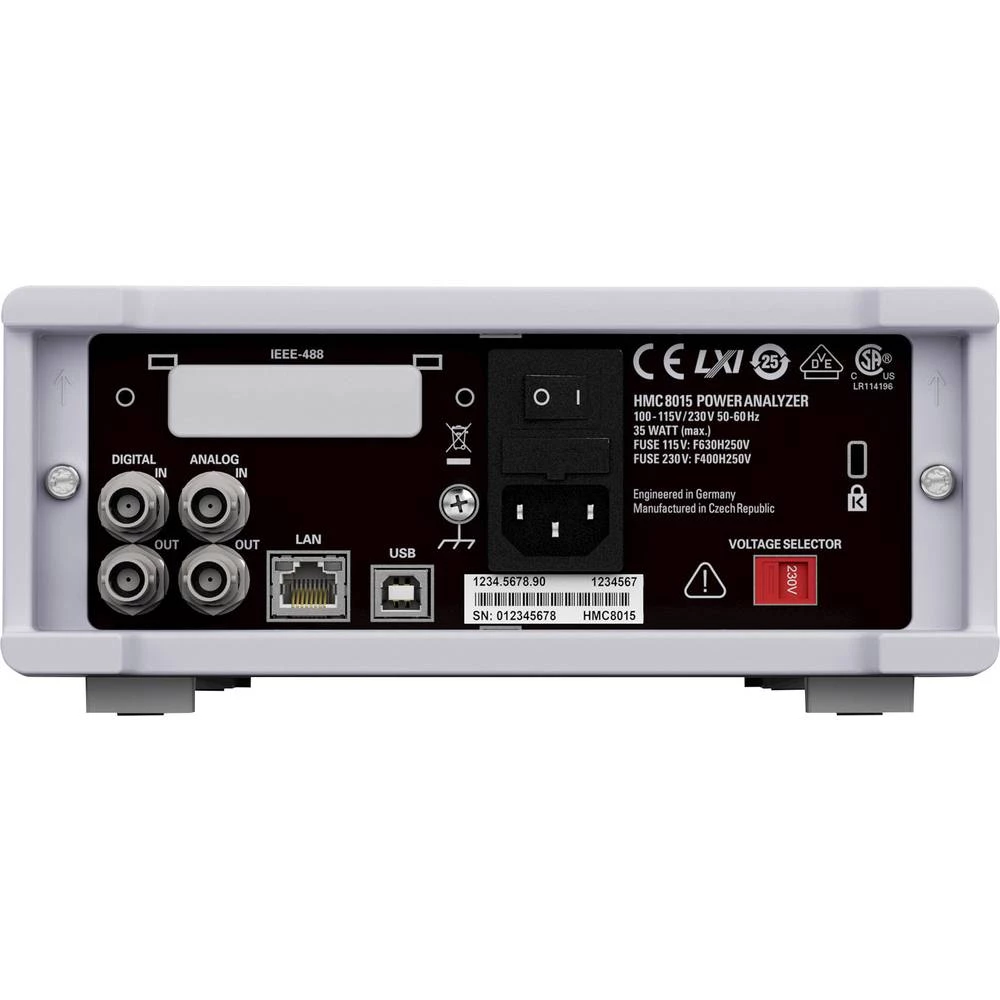

Straga: 4 BNC konektora za analogne i digitalne ulaze i izlaze s opcijom HVC152 otključava
Dodatni senzorski ulaz za povezivanje trenutne sonde ili spojnice s opcijom HVC152 može se otključati
USB sučelje (virtualni COM port i TMC klasa)
Ethernet sučelje (LXI) s integriranim web poslužiteljem
IEEE 488 (GPIB) sučelje (R&S®HMC8015-G)
Ispitivanje sukladnosti za najvažnije pripravnosti i Harmonične standarde s opcijom HVC153 otključava
Daljinsko upravljanje preko SCPI naredbi
Paketi za upravljačke programe za LabVIEW, LabWindows / CVI, VXI, IVI.net
