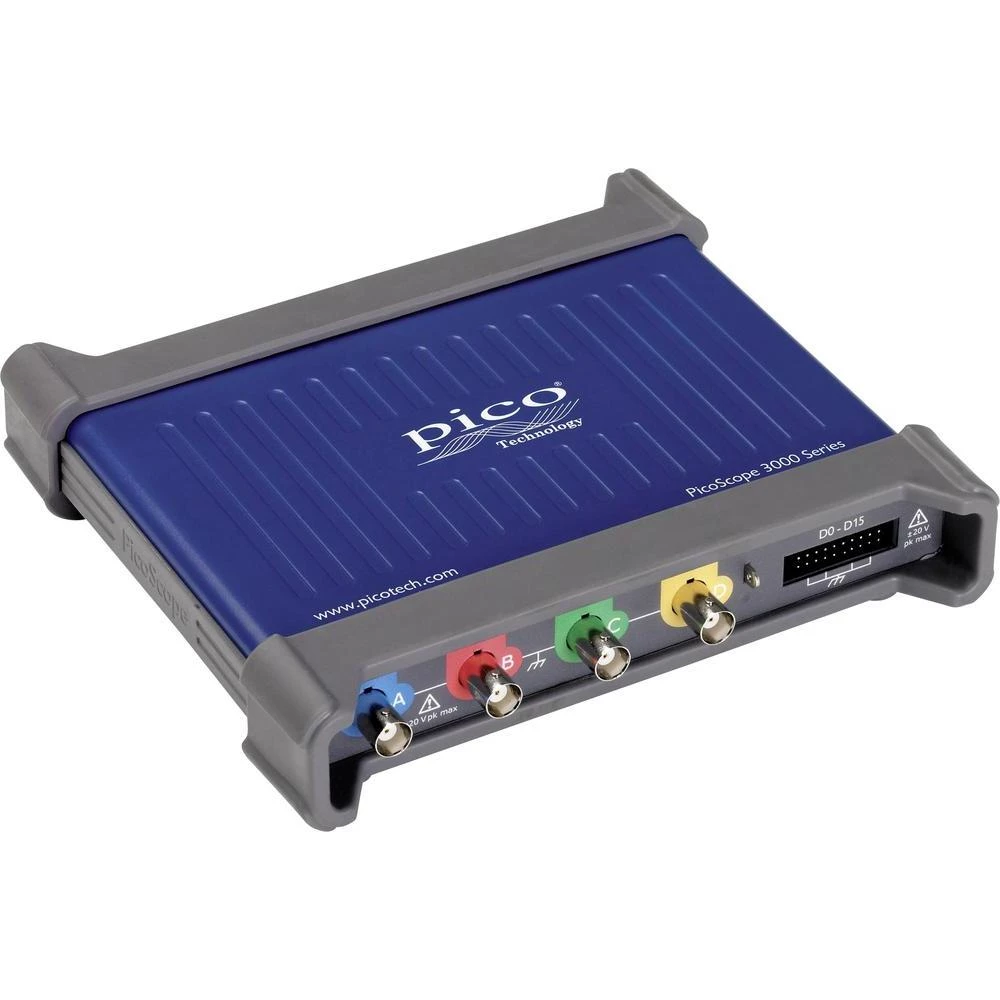

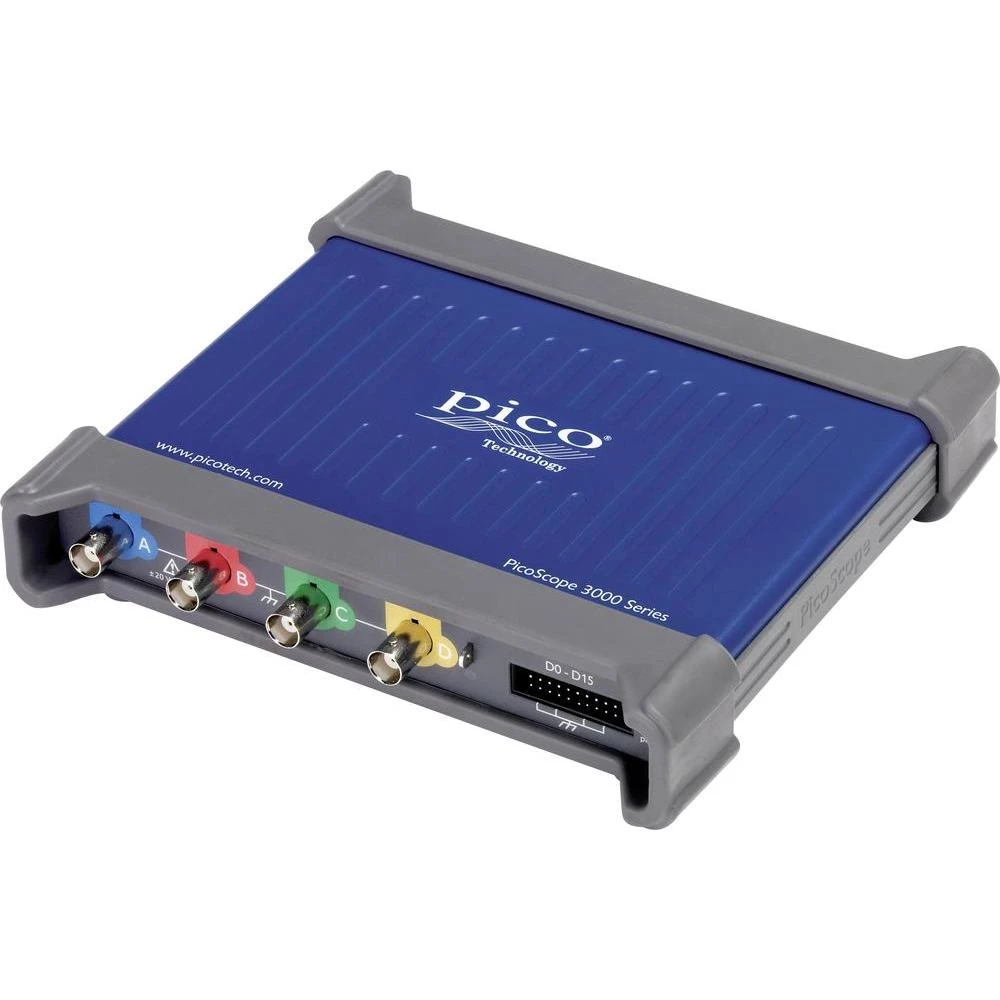

USB-osciloskop za računalo pico PicoScope 3406D MSO 200 MHz 20-kanalni 250 MSa/s 128 Mpts digitalna memorija (DSO), mješoviti si
- Kataloški br:
- 1410985 - 62
- Oznaka:
- PP936
- EAN:
- 4016139056722
- Kataloški br:
- 1410985 - 62
- Oznaka:
- PP936
- EAN:
- 4016139056722
USB-osciloskop za računalo pico PicoScope 3406D MSO 200 MHz 20-kanalni 250 MSa/s 128 Mpts digitalna memorija (DSO), mješoviti si
Cijena na upit
0.00 KM
Komada
Alternativno dostupni proizvodi:
Prikaži alternativne proizvode
Prodaja i slanje od:
Architektengruppe S71 d.o.o.
Komada
Izdvojeno & Detalji
- MSO ističe:
- Ulazi: nagib 2,54 mm, 10 x dvosmjerni utikači
- Maksimalna ulazna frekvencija: 100 MHz (200 MB / s)
- Minimalno prepoznatljiv
- Širina impulsa: 5 ns
- Ulazna impedancija: 200 kΩ ± 2% ∥ 8 pF ± 2 pF
- Ulazni dinamički raspon: ± 20 V
- Raspon praga: ± 5 V
- Grupiranje praga: Dvije neovisne kontrole praga. Luka 0: D0 do D7, Luka 1: D8 do D15
- Izbor praga: TTL, CMOS, ECL, PECL, korisnički definirano
- Točnost praga: ± 100 mV
- Kompaktni i prijenosni
- Ponudite veliki i detaljan zaslon u boji na PC monitorima
- Istodobni prikaz raspona, spektralnog analizatora i načina mjerenja
- Načini analognog intenziteta i digitalnog prikaza u boji
- Pohrana signala ograničena je samo kapacitetom memorije računala
- Ovaj tekst je strojno preveden.
Tehničke specifikacije
Tehničke specifikacije
Baždaren
Tvornički standard (bez certifikata)
Broj analognih ulaza max.
4
Broj digitalnih ulaza max.
16
Brzina uzorkovanja/kanal
250 MSa/s
Dim.
(D x Š x V) 190 x 170 x 40 mm
Dubina memorije/kanal
128 Mpts
Duljina
190 mm
Kategorija mjerenja
CAT I
Napon napajanja (detalji)
USB;230 V/AC
Posebnosti osciloskopa
Mješoviti signal (MSO)
Digitalna pohrana (DSO)
generator funkcija
Propusnost
200 MHz
Širina
170 mm
Sučelja
USB
Težina
500 g
Tip
3406D MSO
Ulazna impedancija
1 MΩ
Ulazna spojka
AC, DC
Ulazni napon
20 V
Vertikalni otklon
4mV - 4V/div
Visina
40 mm
Vremenska baza
500 KS - 5000 s/div
Vrijeme porasta
1,75 ns
Vrsta proizvoda
USB-osciloskop
Opis
Opis
Kompaktni osciloskopi serije PicoScope 3000D opremljeni su USB vezom, u potpunosti su prenosivi testni sustavi - uređaj je spojen na prijenosno računalo tako da se može koristiti bilo gdje i u bilo koje vrijeme. Podržana je besplatnim softverom za preuzimanje PicoScope 6 i nudi napredna, isplativa rješenja u aplikacijama u rasponu od dizajna sustava, istraživanja i testiranja do obuke, održavanja i popravka.
Svi su modeli opremljeni USB 3.0 sučeljem i u potpunosti su kompatibilni s USB 2.0. Kao i svi drugi PicoScopes, serija 3000D prikazuje valove u prilagodljivom prozoru na korisnikovom računalu tako da postoji jasan okvir za nekoliko analognih i digitalnih zapisa visoke rezolucije. Pohrana, dijeljenje i analiza valnih oblika brzo je i jednostavno uz pomoć računalnih mreža i funkcija za pohranu i obradu. Duboki mjerni međuspremnici omogućuju duge akvizicije čak i pri brzim stopama uzorkovanja u stvarnom vremenu do jednog gigasamplera u sekundi. Hardversko ubrzana obrada podataka osigurava glatka i brza ažuriranja zaslona čak i kod posebno velikih veličina akvizicije.
Uz 3000D seriju standardne su mnoge napredne značajke, poput: B. matematički kanali, automatska mjerenja sa statistikom, spektralna analiza i način prikaza za naknadni sjaj u boji. Također su integrirana i proširena digitalna okidača sa širinom impulsa, prozorom, padom napona, logikom kanala, digitalnim uzorcima i ostalim kvalifikatorima, provjerom ograničenja maske i alarmima. Serijsko dekodiranje podržava SPI, I2C, I2S, RS-232 / UART, CAN, LIN i FlexRay protokole na do 20 analognih i digitalnih kanala, čak i uz istovremeno miješanje protokola.
Ovaj tekst je strojno preveden.
Svi su modeli opremljeni USB 3.0 sučeljem i u potpunosti su kompatibilni s USB 2.0. Kao i svi drugi PicoScopes, serija 3000D prikazuje valove u prilagodljivom prozoru na korisnikovom računalu tako da postoji jasan okvir za nekoliko analognih i digitalnih zapisa visoke rezolucije. Pohrana, dijeljenje i analiza valnih oblika brzo je i jednostavno uz pomoć računalnih mreža i funkcija za pohranu i obradu. Duboki mjerni međuspremnici omogućuju duge akvizicije čak i pri brzim stopama uzorkovanja u stvarnom vremenu do jednog gigasamplera u sekundi. Hardversko ubrzana obrada podataka osigurava glatka i brza ažuriranja zaslona čak i kod posebno velikih veličina akvizicije.
Uz 3000D seriju standardne su mnoge napredne značajke, poput: B. matematički kanali, automatska mjerenja sa statistikom, spektralna analiza i način prikaza za naknadni sjaj u boji. Također su integrirana i proširena digitalna okidača sa širinom impulsa, prozorom, padom napona, logikom kanala, digitalnim uzorcima i ostalim kvalifikatorima, provjerom ograničenja maske i alarmima. Serijsko dekodiranje podržava SPI, I2C, I2S, RS-232 / UART, CAN, LIN i FlexRay protokole na do 20 analognih i digitalnih kanala, čak i uz istovremeno miješanje protokola.
Ovaj tekst je strojno preveden.
Opseg isporuke
- USB-osciloskop za računalo pico PicoScope 3406D MSO 200 MHz 20-kanalni 250 MSa/s 128 Mpts digitalna memorija (DSO), mješoviti signal (MSO), funkcijski generator
