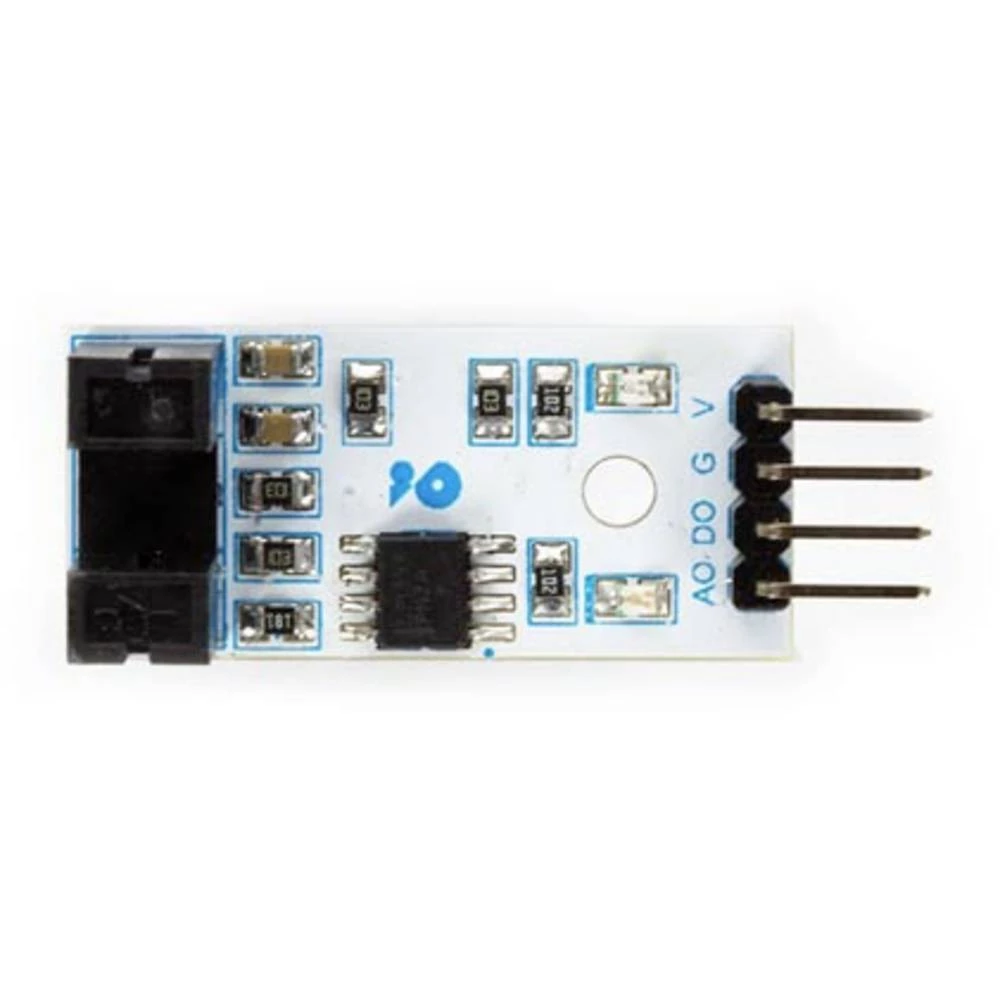

Whadda WPSE347 senzor ubrzanja 1 St.

WPSE347 je modul osjetnika brzine LM393 koji se široko koristi za otkrivanje brzine motora, brojanje impulsa, kontrolu položaja itd.

Senzor je vrlo jednostavan za upotrebu: za mjerenje brzine motora osigurajte da motor ima disk s rupama u sebi. Svaka rupa mora biti ravnomjerno raspoređena na disku. Svaki put kad senzor ugleda rupu, stvara digitalni impuls na D0 pinu. Ovaj impuls ide od 0 V do 5 V i digitalni je TTL signal. Hvatanjem ovog impulsa na razvojnoj ploči i izračunavanjem vremena između dva impulsa možete odrediti RPM: (vrijeme između impulsa X 60) / broj rupa.

Na primjer, ako imate rupu na ploči i vrijeme između dva impulsa iznosi 3 sekunde, imate brzinu od 3 * 60 = 180 o / min. Ako imate 2 rupe na disku, imate brzinu od (3 * 60/2) = 90 o / min.Eigenschaften:4-pinski konektor: analogni izlaz, digitalni izlaz, uzemljenje, VCC LED radni zaslon LED prikaz izlaznih impulsa na D0 Specifikacije Radni napon: 3,3 do 5 VDC Širina utora: 5 mm Težina: 8 g Dimenzije: 32 x 14 x 7 mm (1, 26 x 0,55 x 0,27 inča)
